Citrix Virtual Apps Essentials とは？

2017/4/28 2019/6/16 Citrix

Citrix Virtual Apps Essentials とは、サーバー側でアプリケーションを仮想化し、ユーザーに対して、アプリケーション画面を配信するサービスです。例えば、ブラウザ画面を配信する事で、安全にインターネットが利用できます。”Azure RemoteApp”が廃止となり、その後継サービスとして登場しました。既存のCitrix Appライセンスとは違い”Essentials”は、Azure Marketplace専用となります。
※旧名称：Citrix XenApp Essentials

さっそく、構成を確認してみましょう！

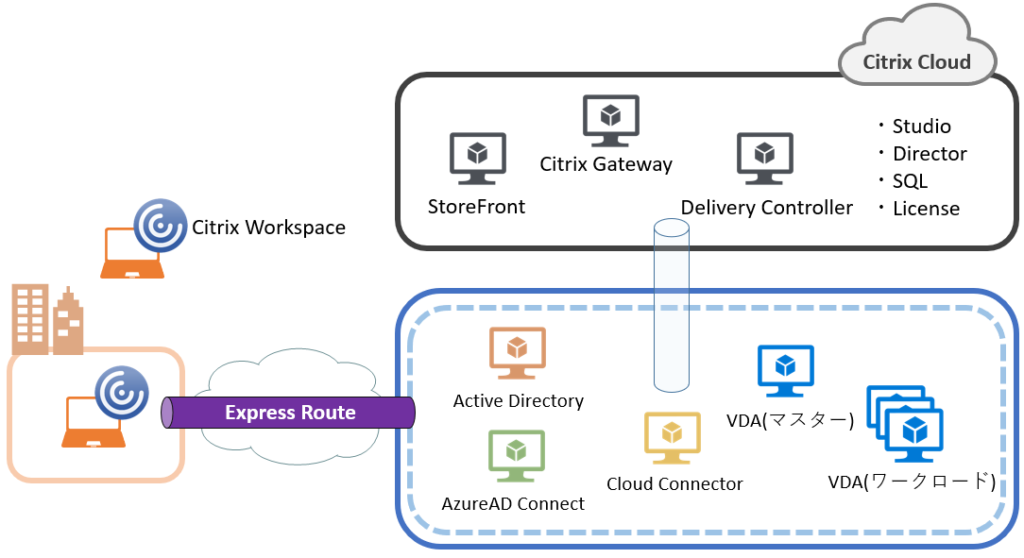

【Citrix Cloud側コンポーネント】
Citrix Workspace：様々なデバイスで動作し、VDAからの配信を受信する。
StoreFront：ユーザー認証を提供。
Citrix Gateway：SSL VPNアプライアンス
Delivery Controller：ユーザーアクセスの認証。デスクトップ配信(負荷分散)を提供
SQL：配信グループ、カタログ、セッション情報を格納。
ライセンスサーバー：Citrixライセンスの管理。
Studio：ユーザーセッション、マシンカタログ、デリバリーグループを管理
Director：トラブルシュートツール。リアルタイムセッション情報の提供。

※Citrix Cloud は、Azureの[East US][West Europe][Australia East]に配備されている。

※Citrix Gateway は、下記に配備されている。
Azure：Japan East / Australia East / North Europe / West Europe / East US / South Central US / West US / Brazil South / Southeast Asia
AWS：US-East / US-West / EU-Central

【Azure側コンポーネント】 ※構築する必要がある。
・Active Directory x2：ユーザー認証のため必須
・Cloud Connector x2：AzureとCitrix Cloudを接続するためのサーバー
・VDA(マスター) x1：マスターイメージ作成用のサーバー
・VDA(ワークロード) xN：仮想化したアプリケーションを実行するサーバー
・ファイルサーバー：プロファイル保存用 ※任意
・RDSライセンスサーバー：RDS CALを持ち込んだ際に必要 ※任意

管理側のコンポーネントは全て、Citrix Cloudにて運用管理されるので手間いらずであり、リソース側は、Azureにて構築できるので、自由度の高い構成が組める。もちろん、通常のVNet上に構築するので、NSGやUDRなどを利用する事も可能。
※[StoreFront][Citrix Gateway]をAzure上に構築する事はできません。

接続の流れを見てみましょう！

①User Deviceは、(Internet越しの場合”NetScaler”経由) StoreFrontに認証情報を送信する
※Express Routeの場合、ER経由にてStoreFrontに接続される。
②StoreFrontから、Active Directoryに対してユーザー認証を行う。
③Delivery Controllerから、Active Directoryに対して認証の確認を行う。
④Delivery Controllerは、SQLに対して配信グループの確認を行い、StoreFront経由で、User Deviceにリソースを表示する。
⑤リソースが選択されると、Delivery ControllerはVDAリソースの確認を行う。
⑥StoreFrontは、Delivery Controllerからのセッション情報を元に、ICAファイルを作成し、User Deviceに送信する。
⑦Receiverは、ICAファイルを利用し、VDAと接続される。※CGP(Citrix Gateway Protocol)
※Internet越しの場合”NetScaler”経由でVDAに接続
⑧VDAは、Delivery Controller経由でライセンスサーバーに有効なチケットを確認する。
⑨Receiverは、選択されたリソースをUser Deviceに表示する。

※Citrix Cloud は米国東部リージョンに存在する。
※NetScaler Gateway Service は下記リージョンに存在する。
Japan East / Australia East / North Europe / West Europe / East US / South Central US
West US / Brazil South
